振蕩篩概述

振蕩篩是通過三維振動對粉末、顆?；蛞后w進行篩分或分級，使小于篩網尺寸的產品順利通過篩網，較大的顆粒留在篩面上，從相應的出口排出，除去過大的異物和團塊，非常適合篩選進入的成分和成品的最終檢查，并根據粒度要求進行分級，可在一次操作中提供多達5級的分級，以實現的粒度分布。

振蕩篩可篩分高達500目，有多種尺寸（從400mm到2000mm），滿足不同行業的篩分需求，產量在100到3300kg/h，廣泛應用于食品飲料、制藥、造紙和紙漿、金屬粉末、粉末涂料等行業，并可根據您的應用完全定制。

振蕩篩分類

分類	普通型	超聲波型	直泄型	泥漿高頻型

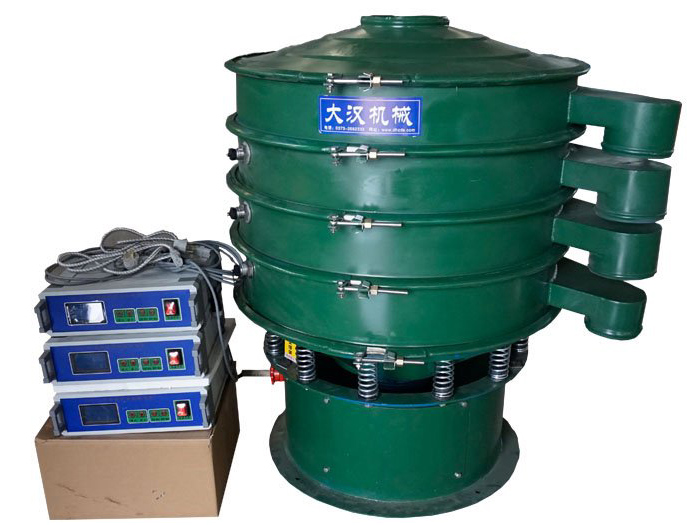

特點	利用電機軸上的配重的簡單調整以及它們產生的三維振動來篩選物料，可用于去除破碎或尺寸過小的產品，可在一次操作中提供多達5級的分級，以實現的粒度分布	使用超聲波系統對篩網施加高頻振動，振動的頻率打破了表面張力，使不銹鋼網有效地?zé)o摩擦，并防止過大和過小的顆粒堵塞或堵塞網篩，可以在更細的網格（低至 20 微米）上進行篩分。	進出料口設計在同一垂直方向，底部大流量出口使物料直接排出，排料速度快，產量是是普通圓篩的2-5倍，可直接串聯在管道中使用，去除管道中的異物和雜質。	使用了2級電機作為激振源，使振動強度達到普通振動篩的2-3倍，可以快速破壞進入篩網中的粘稠漿液的表面張力，從而減少它們在篩網上的停留時間，實現快速過濾。
目數	500	625	140	400
產量	100-5000	100-5000	3000-30000	400-1200
應用	用于的批次分級或粉末和液體的安全篩選。	適合強吸附、粘性、高靜電、高密度的超細粉體。	適合篩選進料成分和成品的最終生產檢查	用于粘稠漿液的過濾和除雜，如陶瓷漿液、油漆、涂料等。

振蕩篩篩選范圍

1.去除雜質：高流動性粉料加工，快速去除大顆?；蚝可俚募?xì)粉。

2、分級篩分：連續選擇不同粒度的混合物料，分級成不同粒度等級?？煞譃橐粚印⒍?、三層、四層等。更有什者，只需1次操作即可連續過濾多達5級產品分離。

3.固液分離：快速去除各種漿料中的不溶性固體，去除漿料中不合格的雜質或懸浮物。

振蕩篩工作原理

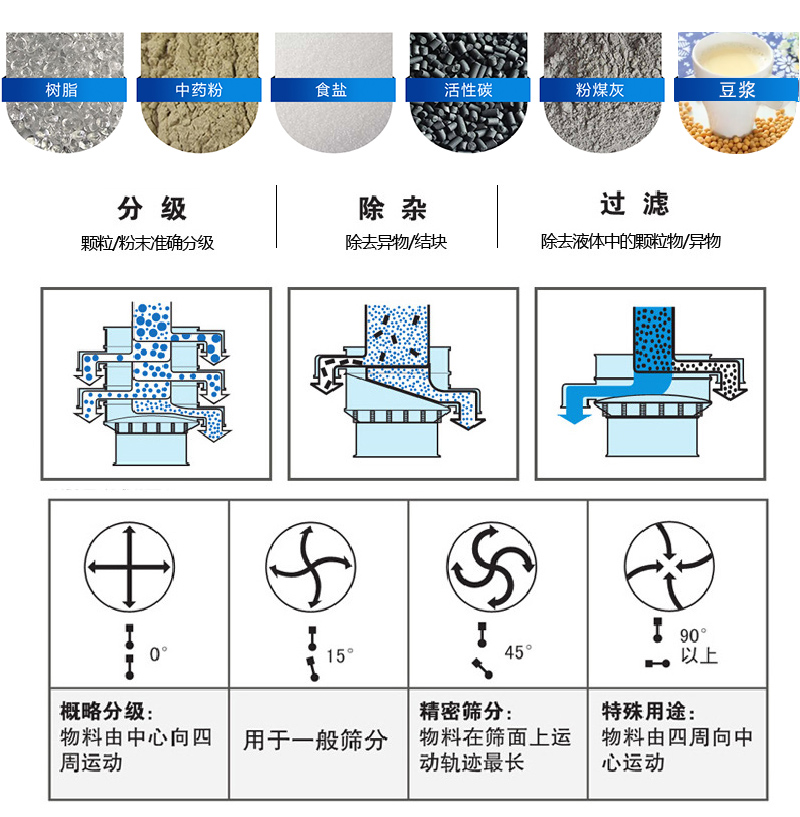

振動電機軸上下兩端 所安裝的不平衡重錘，將電機的旋轉運動力轉換為水平，垂直，傾斜的三次元運動，在將此運動傳遞給篩面。改變上下重錘的相位角可改變原料在篩面的運動方向和運動軌跡，達到理想的篩分效果。

振蕩篩視頻

面粉除雜

篩分石墨粉

振蕩篩特點

1、網孔尺寸細至500目（28微米），過濾細至5微米，可實現篩分和過濾。

2、進料全部自動卸料，機內無存料。篩面和篩面比其他類型的篩面機具有更大的容量，每小時的處理能力可以達到100-3300kg。

3、立體振動電機，設計有自動清洗和防堵塞裝置（可選彈跳器、轉筒刷、超聲波清洗裝置），減少堵塞屏幕的機會。

4、可選擇安裝1-5層篩網，可同時分選或過濾2-6種不同規格的產品。

5、可根據不同需要采用多種篩網結構，更換一次篩網時間縮短至3-5分鐘。

振蕩篩技術參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑 mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積 m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格 （目）	2-500
進料粒度 mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次 rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直 mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
1-5
功率 Kw	0.25	0.55	0.75	1.1	1.5	2.2	3
產量 kg/h	100	200	500	8001	1200	1800	2000

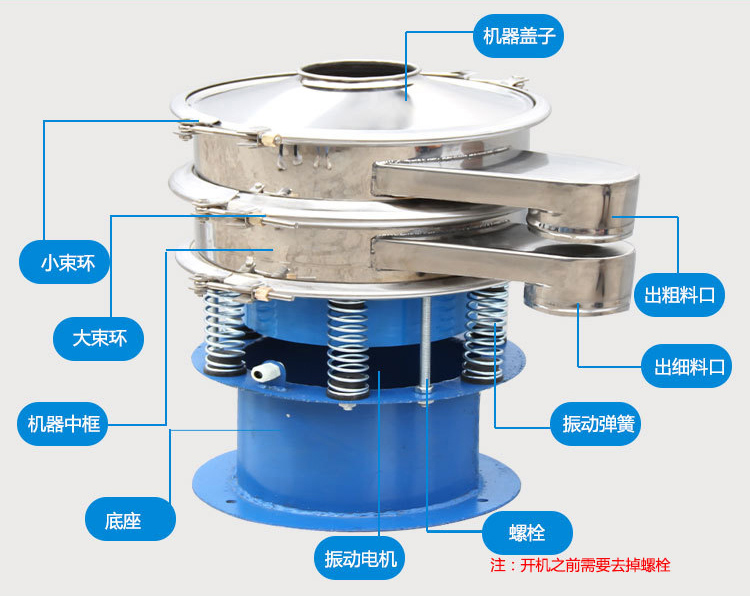

振蕩篩結構圖

一般要求	直徑	400/800/1000/1200/1500/2000
	層數（L）	1-5（建議≤3）
	材質	不銹鋼（304/316L）?碳鋼（Q235）?PP塑料
	篩網目數	100-635
	密封條	硅膠/橡膠
特殊要求	機身總高度	具體請溝通
	進料口	角度/尺寸等
	出口	角度/尺寸/加閥
	觀察口	硅膠蓋/橡膠蓋/玻璃蓋
	減震彈簧	可以選擇是否加硅膠保護套
	內噴	PTFE / ePTFE / WC / Al2O3
	設備表面處理	拋光/噴砂
	機身金屬材料要求	例如：不需要Cu和Zn（電氣部分除外）
	振動電機	普通電機/防爆電機

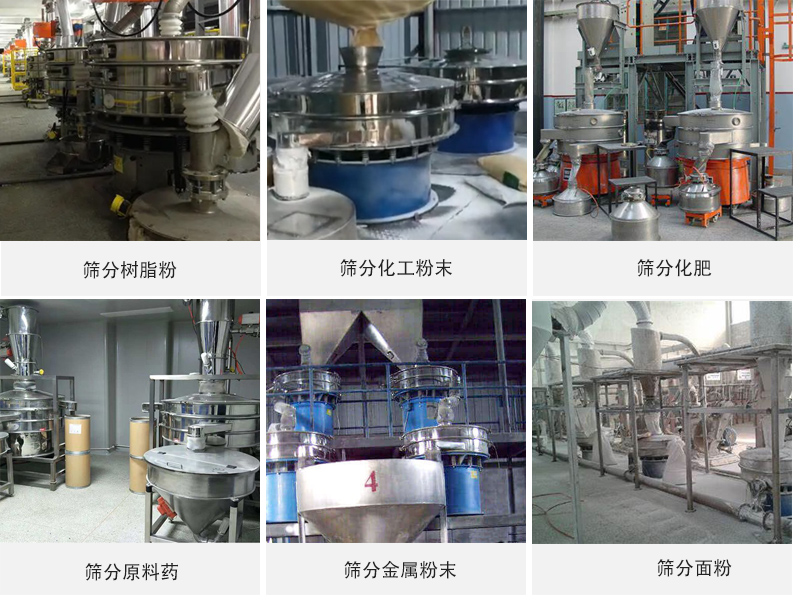

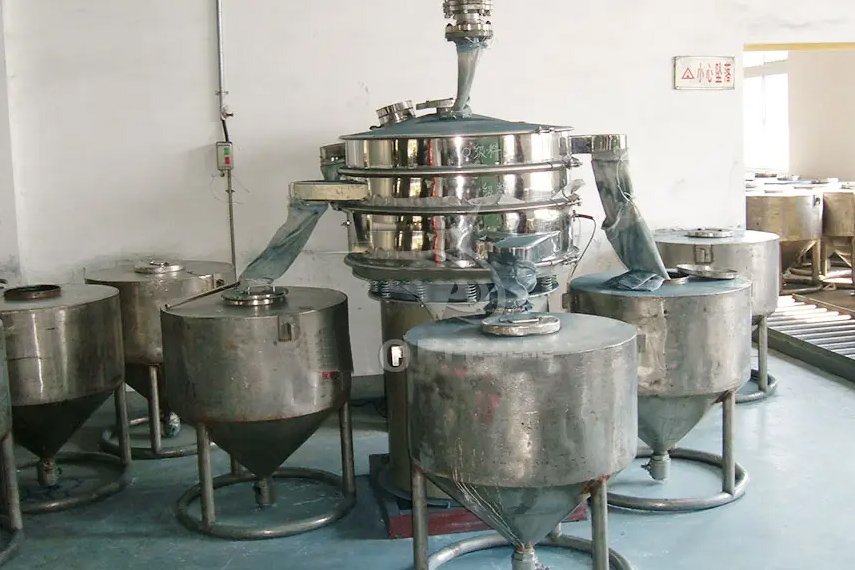

客戶現場

食品行業：添加劑，淀粉。食用化工，果汁，乳制品行業及飼料行業等。

制藥行業：醫藥中間體，中成藥。

化工行業：樹脂，涂料，顏料，化妝品行業等。金屬，冶金，礦業：粉末冶金，建筑，高齡土等。

陶瓷行業：氧化鉛，石英沙，泥漿，噴霧土粒。

公害處理：工業廢水治理，廢油，垃圾處理等。
